第三章 数据通信网 (七)

   帧中继将 X.25网络的下三层协议进一步简化，差错控制、流量控制推到网络的边界，从而实现轻载协议网络。

   X.25数据链路层采用LAPB（平衡链路访问规程）， 帧中继数据链路层规程采用 LAPD （ D 信道链路访问规程，是综合业务数字网 ISDN 的第二层协议）的核心部分，称 LAPF （帧方式链路访问规程），它们都是 HDLC 的子集。

   与 X.25相比， 帧中继在第二层增加了路由的功能，但它取消了其它功能，例如在帧中继节点不进行差错纠正，因为帧中继技术建立在误码率很低的传输信道上，差错纠正的功能由端到端的计算机完成。在帧中继网络中的节点将舍弃有错的帧，由终端的计算机负责差错的恢复，这样就减轻了帧中继交换机的负担。与 X.25相比， 帧中继不需要进行第三层的处理，它能够让帧在每个交换机中直接通过，即交换机在帧的尾部还未收到之前就可以把帧的头部发送给下一个交换机，一些第三层的处理，如流量控制，留给智能终端去完成。

   正是因为处理方面工作的减少，给帧中继带来了明显的效果。首先帧中继有较高的吞吐量，能够达到 E1/T1 （ 2 .048/ 1 .544Mb/s）、E3/T3的 传输速率；其次帧中继网络中的时延很小，在 X.25网络中每个节点进行 帧校验产生的时延为 5 ～ 10ms ，而帧中继节点小于 2ms 。帧中继与 X.25也有相同的地方。例如二者 采用的 均 是面向连接的通信方式，即采用虚电路交换，可以有交换虚电路（ SVC ）和永久虚电路（ PVC ）两种。

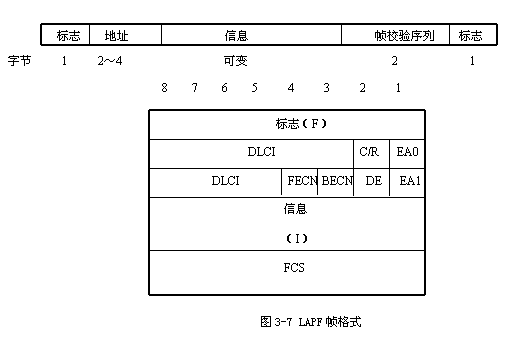

   ITU-T Q.922 A 定义了帧中继的 LAPF 帧格式，如图 3-7 所示。

下面简要介绍各字段的情况。

• 标志字段（ F ）

   标志字段是一个独特的 01111110 比特序列，用于指示一帧的开始与结束。为了实现透明传输采用比特填充技术。

• 地址字段

   一般为两个字节，也可扩展为 3 或 4 字节。地址字段由以下几部分组成：

• 数据链路连接标识符（ DLCI ）

   DLCI 的长度取决于地址字段的长度，图 7- 中地址字段为 2 字节， DLCI 占 10bit 。 DLCI 值用于标识节点与节点之间的逻辑链路、呼叫控制和管理信息（见表 3-1 ）。

表 3-1 帧中继的DLCI说明（2字节地址字段）

   可见，对于 2 字节地址字段的 DLCI ，从 16 到 1007 共 992 个地址供帧中继使用，采用统计时分复用技术。

• 命令 / 响应（ C/R ）

  C/R 与高层的应用有关，帧中继本身并不使用。

• 地址扩展（ EA ）

  当 EA 为 0 时表示下一个字节仍为地址字段，当 EA 为 1 时表示地址字段到此为止

• 前向拥塞通知（ FECN ）

  若某节点将 FECN 置 1 ，则表明与该帧同方向传输的帧可能受到网络拥塞的影响而产生时延

• 后向拥塞通知（ BECN ）

  若某节点将 BECN 置 1 ，则指示接收者与该帧相反方向传输的帧可能受到网络拥塞的影响而产生时延。

• 丢弃指示（ DE ）

  当 DE 置 1 ，表明在网络发生拥塞时，为了维持网络的服务水平，该帧与 DE 为 0 的帧相比应先丢弃。由于采用了 DE 比特，用户就可以比通常允许的情况多发送一些帧，并将这些帧的 DE 你特置 1 。当然 DE 为 1 的帧属于不太重要的帧，必要时可以丢弃。

• 信息字段（ I ）

  信息字段长度为 1600 字节到 2048 字节不等。信息字段可传送多种规程信息，如 X.25、局域网等，为 帧中继与其它网络的互连提供了方便。

• 帧校验字段（ FCS ）
