第三章 数据通信网 (十)
3.5.2网络业务类别及用户入网速率
3.5.2.1网络业务类别
DDN网络业务分为专用电路、帧中继和压缩话音/G3传真三类业务。DDN的主要业务是向用户提供中、高速率，高质量的点到点和点到多点数字专用电路(简称专用电路)；在专用电路的基础上，通过引入帧中继服务模块(FRM)，提供永久性虚电路(PVC)连接方式的帧中继业务；通过在用户入网处引入话音服务模块(VSM)提供压缩话音/G3传真业务。在DDN上，帧中继业务和压缩话音/G3传真业务均可看作在专用电路业务基础上的增值业务。对压缩话音、G3传真业务可由网络增值，也可由用户增值。
3.5.1.2用户入网速率
对上述各类业务， DDN提供的用户入网速率及用户之间的连接如表1所示。对于专用电路和开放话音/G3传真业务的电路，互通用户入网速率必须是相同的；而对于帧中继用户，由于DDN内FRM具有存储/转发帧的功能，允许不同入网速率的用户互通。
表 1 用户入网速率
业务类型 |
用户入网速率 (kbit/s) |
用户之间连接 |
专用电路 |
- 2048
- N×64(N=1~31)
- 子速率： 2.4 、 4.8 、 9.6 、 19.2
|
TDM 连接 |
帧中继 |
9.6 、 14.4 、 19.2 、 32 、 48
N×64(N=1~31) 、 2048 |
PVC 连接 |
话音 /G3 传真 ( 注 ) |
用户 2/4 线模拟入网 (DDN 提供附加信令信息传输容量 ) 的 8 、 16 、 32kbit/s 通路 |
带信令传输能力的 TDM 连接 |
注：对话音 /G3传真业务，表中所列8、16、32kbit/s是指话音压缩编码后的速率，在附加传输信令和控制信息后，每条话音编码通路实际需用速率要略高。例如要增加0.8kbit/s，这样，在DDN上带信令传输能力的TDM连接速率为8.8kbit/s、16.8kbit/s和32.8kbit/s。
3.5.3用户入网方式
根据我国 DDN技术体制的要求，用户入网的基本方式如图3-9所示，在这些基本方式上还可以采用不同的组合方式。
1．二线模拟传输方式
支持模拟用户入网连接，在交换方式下，同时需要直流环路、 PBX中继线E&M信令传输。
2．二线（或四线）话带MODEM传输方式
支持的用户速率由线路长度、调制解调器 (MODEM)的型号而定。
3．二线(或四线)基带传输方式
这种传输方式采用回波抵消技术和差分二相编码技术。其二线基带设备可进行 19.2kbit/s全双工传输。该基带传输设备还可具有TDM复用功能，为多个用户入网提供连接。复用时需留出部分容量为网络管理用。另外还可用二线或四线，速率达到16、32或64kbit/s的基带传输设备。
4．基带传输加TDM复用传输方式
这路传输方式实际上是在二线（或四线）基带传输的基础上，再加上 TDM复用设备，为多个用户入网提供连接。
5．话音/数据复用传输方式
在现有的市话用户线上，采用频分或时分的方法实现电话 /数据独立的数据复用传输。在DOV设备中，还可加上TDM复用，为多个用户提供入网连接。
6．2B+D速率的DTU传输方式
DTU(数据终端单元)，采用2B+D速率，二线全双工传输方式，为多个用户提供入网。
7．PCM数字线路传输方式
这种方式是当用户直接用光缆或数字微波高次群设备时，可与其它业务合用一套 PCM设备，其中一路2048kbit/s进入DDN。
8．DDN节点通过PCM设备的传输方式
在用户业务量大的情况下， DDN节点机可放在用户室内，将所传的数据信号复用到一条2048kbit/s的数字线路上，通过PCM的一路一次群信道进入DDN骨干节点机。

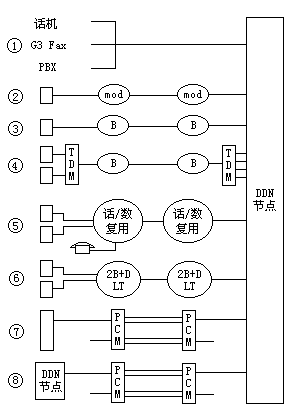

图3-9 DDN用户入网方式
|
